概述
YX0204双触点压力开关/压力控制器采用波纹管式的传感器，可用于中性气体、液体介质。
YX0204双触点压力开关/压力控制器的设定值可调，调节范围0.1～2.5MPa。
主要技术性能
| 工作粘度 | <1×10－3m2/s |
|---|---|
| 开关元件 | 微动开关 |
| 外壳防护等级 | IP54 |
| 环境温度 | －40℃～50℃ |
| 介质温度 | 0～120℃ |
| 安装位置 | 压力接口垂直向下（允许倾斜15°） |
| 抗振性能 | Max 20m/s2 |
| 重复性误差 | ≤1% |
| 同步性误差 | ≤0.5%(指下切换值的同步误差①) |
| 触点容量 | AC 220V 6A（阻性）600VA |
规格
YX0204切换差不可调
|
设定值调节范围 MPa |
切换差不大于 MPa |
*大允许压力② MPa |
开关切换次数 次/分 |
压力传感器材料 | 接 口内螺纹 |
重量 kg |
外形尺寸图号 | 订货目录编号 | |
|---|---|---|---|---|---|---|---|---|---|
| 外壳 | 波纹管 | ||||||||
| －0.1～0 | 0.011 | 1 | 20 | 黄铜 |
不锈钢 (316L) |
G1/4″ | 1.4 | 01 | YX0204.80-106066 |
| －0.1～0.1 | 0.012 | 1 | 20 | 黄铜 |
不锈钢 (316L) |
G1/4″ | 1.4 | 01 | YX0204.80-105066 |
| －0.1～0.16 | 0.015 | 1 | 20 | 黄铜 |
不锈钢 (316L) |
G1/4″ | 1.4 | 01 | YX0204.80-104066 |
| －0.1～0.25 | 0.018 | 1 | 20 | 黄铜 |
不锈钢 (316L) |
G1/4″ | 1.4 | 01 | YX0204.80-103066 |
| 0～0.1 | 0.012 | 1 | 20 | 黄铜 |
不锈钢 (316L) |
G1/4″ | 1.4 | 01 | YX0204.80-110066 |
| 0～0.16 | 0.015 | 1 | 20 | 黄铜 |
不锈钢 (316L) |
G1/4″ | 1.4 | 01 | YX0204.80-111066 |
| 0.01～0.25 | 0.015 | 1 | 20 | 黄铜 |
不锈钢 (316L) |
G1/4″ | 1.4 | 01 | YX0204.80-145066 |
| 0.02～0.4 | 0.045 | 2 | 20 | 黄铜 |
不锈钢 (316L) |
G1/4″ | 1.25 | 02 | YX0204.80-151066 |
| 0.03～0.6 | 0.054 | 2 | 20 | 黄铜 |
不锈钢 (316L) |
G1/4″ | 1.25 | 02 | YX0204.80-156066 |
| 0.03～1 | 0.06 | 2 | 20 | 黄铜 |
不锈钢 (316L) |
G1/4″ | 1.25 | 02 | YX0204.80-158066 |
| 0.05～1.6 | 0.12 | 5 | 20 | 黄铜 |
不锈钢 (316L) |
G1/4″ | 1.3 | 03 | YX0204.80-167066 |
| 0.05～2.5 | 0.15 | 5 | 20 | 黄铜 |
不锈钢 (316L) |
G1/4″ | 1.3 | 03 | YX0204.80-169066 |
注：①要求上切换值同步，应在订货中注明。
②在实际工作中，即使短暂的压力峰值也不能超过此值。

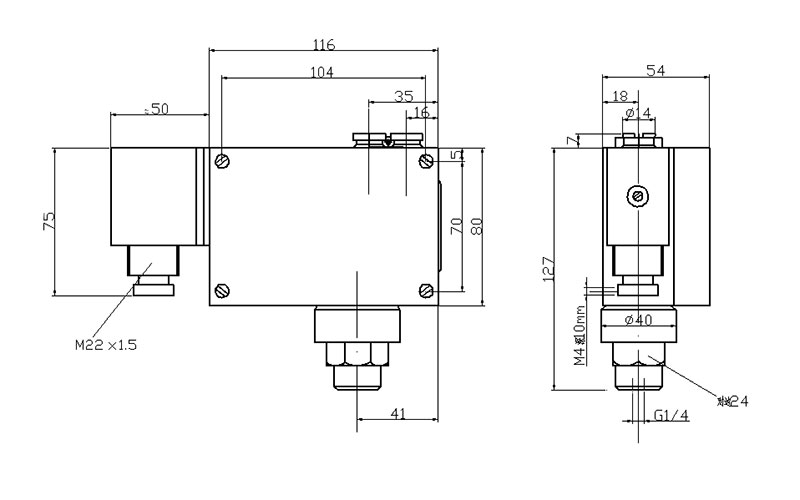

01

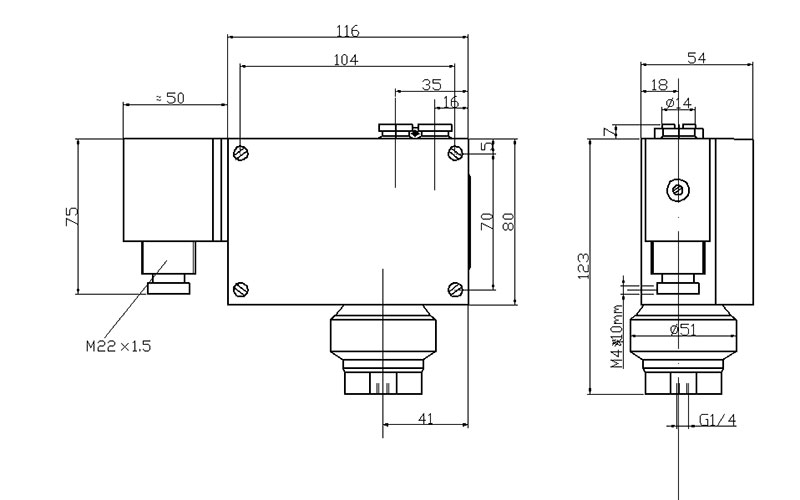

02

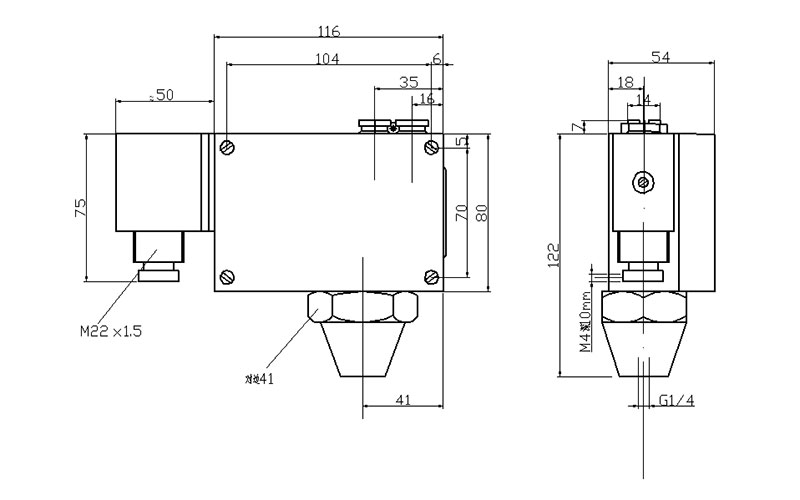

03
