概述
YX0104双触点压力开关/压力控制器采用膜片式的传感器，可用于中性气体、液体介质，部分规格可用于腐蚀性介质。
YX0104双触点压力开关/压力控制器设定值可调，调节范围0～1MPa。
主要技术性能
| 工作粘度 | <1×10－3m2/s |
|---|---|
| 开关元件 | 微动开关 |
| 外壳防护等级 | IP54 |
| 环境温度 | －5℃～40℃ |
| 介质温度 | 0～120℃ |
| 安装位置 | 压力接口垂直向下（允许倾斜15°） |
| 抗振性能 | Max 20m/s2 |
| 重复性误差 | ≤1.5% |
| 同步性误差 | ≤0.5%(指下切换值的同步误差①) |
| 触点容量 | AC 220V 6A（阻性）600VA |
规格
切换差不可调
|
设定值调节范围 MPa |
切换差不大于 MPa |
*大允许压力② MPa |
开关切换次数 次/分 |
压力传感器材料 |
接 口 内螺纹 |
重量 kg |
外形尺寸图号 | 订货目录编号 | |
|---|---|---|---|---|---|---|---|---|---|
| 外壳 | 膜片 | ||||||||
| 0～0.01 | 0.0018 | 0.1 | 10 | 不锈钢 |
不锈钢 (316L) |
G1/4″ | 1.3 | 01 | YX0104.80-107117 |
| 0～0.025 | 0.003 | 0.1 | 10 | 不锈钢 |
不锈钢 (316L) |
G1/4″ | 1.3 | 01 | YX0104.80-108117 |
| 0～0.04 | 0.004 | 0.1 | 10 | 不锈钢 |
不锈钢 (316L) |
G1/4″ | 1.3 | 01 | YX0104.80-109117 |
| 0.05～0.4 | 0.09 | 10② | 10 |
1Cr18Ni 9Ti |
不锈钢 (316L) |
G1/4″ | 1.3 | 02 | YX0104.80-163117 |
| 0.05～0.6 | 0.11 | 10② | 10 |
1Cr18Ni 9Ti |
不锈钢 (316L) |
G1/4″ | 1.3 | 02 | YX0104.80-164117 |
| 0.05～1 | 0.15 | 10② | 10 |
1Cr18Ni 9Ti |
不锈钢 (316L) |
G1/4″ | 1.3 | 02 | YX0104.80-166117 |
注：①要求上切换值同步，应在订货中注明。
②在实际工作中，即使短暂的压力峰值也不能超过此值。

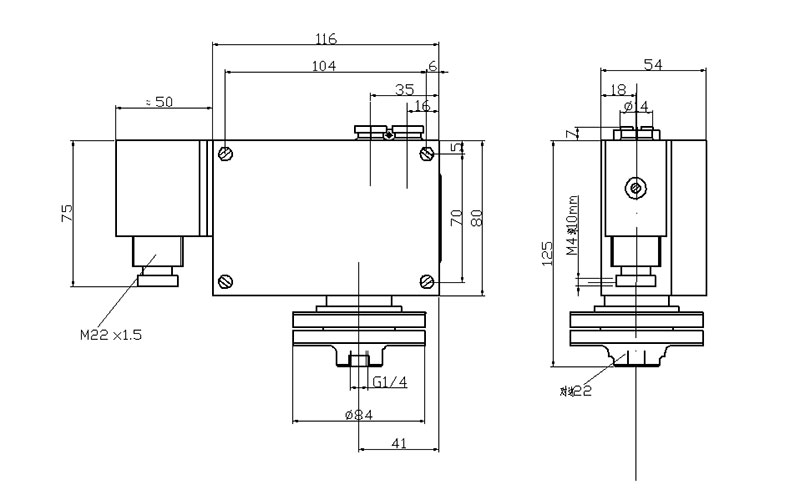

01

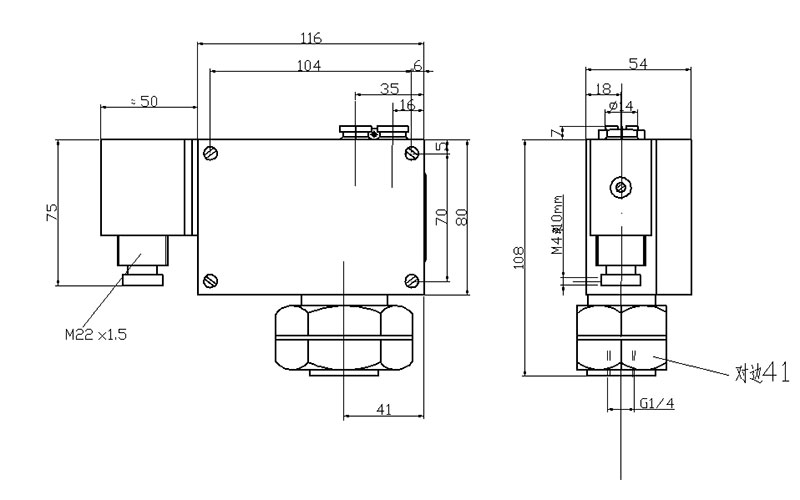

02
03
