YXZ是采用德国传感器采集技术，加之高精度工业线路元件集合而成的具有高稳定性，无触点型的智能电子压力开关。
一、应用领域
泵及压缩机，水处理系统，机电自动化，工程机械，液压与气动系统，医用设备
二、对比电接点表、机械压力开关的优势
精度高，重复性好，寿命长，无膜片，无触点，耐腐蚀性强，设定灵活方便，显示直观，温漂小
注：此类产品皆可定制成隔膜法兰式或隔膜螺纹式
| 基本参数 | |
|---|---|
| 电源 | DC24V±5%或AC220V±5% |
| 量程 | -0.1~100MPa |
| 可设定范围 | 20%FS-80%FS（*佳） |
| 过载 | 150%FS |
| 显示 | 四位LED |
| 显示精度 | 1%FS |
| 重复性误差 | ≤0.5%FSmax |
| 温度漂移 | ≤0.1%FSmax |
| 外壳防护等级 | IP65 |
| 输出方式 | |
| 类型 | PNP晶体管输出、SPDT开关量输出 |
| 动作寿命 | ＞100万次 |
| 响应时间 | 动作时间:15ms 释放时间：8ms |
| 过程连接 | 不锈钢304# M20×1.5(常规） |
| 环境条件 | |
| 介质温度 | -25-80℃ |
| 环境温度 | -25-80℃ |
|
YXZP2-X XX XX . XX X X. XX X 39/49 - A B C . D E F . G H |
39为不锈钢外壳+航空插头 49为不锈钢外壳+六芯接线盒 |
||||||
|---|---|---|---|---|---|---|---|
| A：供电电源 | |||||||
| 代码 | 供电电源 | ||||||
| 1 | DC24V | ||||||
| 2 | AC220V | ||||||
| B：传感器类型 | |||||||
| 代码 | 传感器类型 | ||||||
| CG | 陶瓷压阻（表压型） | ||||||
| SY | 应变片传感器（表压型） | ||||||
| C：量程 | |||||||
| 代码 | 量程 | 代码 | 量程 | 代码 | 量程 | ||
| 03 | 0-100KPa | 04 | 0-200KPa | 05 | 0-350KPa | ||
| 06 | 0-700KPa | 07 | 0-1MPa | 08 | 0-2MPa | ||
| 09 | 0-3.5MPa | 10 | 0-7MPa | 11 | 0-10MPa | ||
| 12 | 0-20MPa | 13 | 0-25MPa | 14 | 0-30MPa | ||
| 15 | 0-35MPa | 16 | 0-40MPa | 17 | 0-60MPa | ||
| 18 | -0.1-2MPa | 19 | 0-18MPa | 20 | 0-6MPa | ||
| D：逻辑输出 | |||||||
| 代码 | 逻辑输出 | ||||||
| 11 | 二路PNP(DC24V,3A max) | ||||||
| 31 | 二路继电器(DC24V/AC250V,3A max) | ||||||
| E：输出类型 | |||||||
| 代码 | 输出类型 | ||||||
| 0 | 有源输出(只有PNP输出才能选) | ||||||
| 4 | 通断信号 | ||||||
| F:模拟量输出 | |||||||
| 代码 | 模拟量输出 | ||||||
| N | 无 | ||||||
| G:过程连接 | |||||||
| 代码 | 过程连接 | ||||||
| 00 | 外螺纹M20×1.5(不锈钢304#) | ||||||
| 01 | 外螺纹1/2NPT(不锈钢304#) | ||||||
| 02 | 外螺纹1/4NPT(不锈钢304#) | ||||||
| 03 | 外螺纹G1/2”(不锈钢304#) | ||||||
| 04 | 外螺纹G1/4”(不锈钢304#) | ||||||

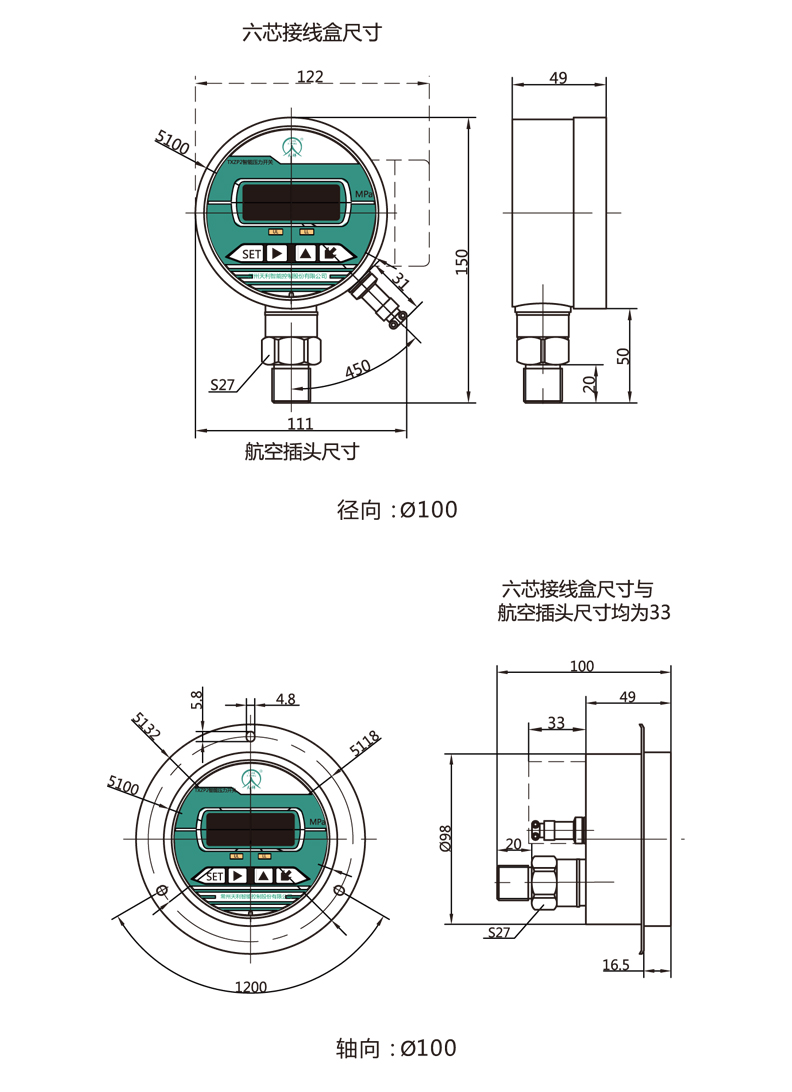

| H：外形尺寸 | |||||||
| 代码 | 外形尺寸 | 代码 | 外形尺寸 | ||||
| 1 | 100径向 | 2 | 100轴向 | ||||
| 5 | 100轴向(带安装法兰) | 8 | 100径（向带后边） | ||||
| 项目 | 功能说明 | 操作流程 |
|---|---|---|
| 基本设置 | 进入基本设置 |
短按SET键，显示“UL”，按“ ”键，面板循环显示：“UL”“LL”“Ec”。 |
| 上限设定 |
压力＞上限值时，上限（UL）为常闭状态； 压力≤上限值时，上限（UL）为常开状态； |
显示“UL”时，按“ ”键，进入上限设置状态，此时闪烁位为可修改位，按“▲”键，闪烁位数字可从0至9循环修改，按：“”键，闪烁位可从千位至个位循环移动。通过“▲”键、“”键，设定上限值完成，按“”键，上限值存储，并跳转显示“UL”。 |
| 下限设定 |
压力＞下限值时，下限（LL）为常开状态； 压力≤下限值时，下限（LL）为常闭状态； |
显示“LL”时，按“”键，进入下限设置状态，此时闪烁位为可修改位，按“▲”键，闪烁位数字可从0至9循环修改，按“”键，闪烁位可从千位至个位循环移动。通过“▲”键、“”键，设定下限值完成，按“”键，下限值存储，并跳转显示“LL”。 |
| 退出 | 退出基本设置 |
显示“Ec”时，按“”键，退出基本设置状态 |
