505/18D型（精巧）压力开关/压力控制器采用无泄漏活塞式传感器，可用于液压油、润滑油、轻燃油等中性的润滑介质。
505/18D型（精巧）压力开关/压力控制器的设定值可调，调节范围0.5～40MPa。
505/18D型（精巧）压力开关/压力控制器系统是超小型设计，允许开关动作频率较高100次/分，且抗振性特别好。
基本参数
| 工作粘度 | <1×10－3m2/s |
| 开关元件 | 微动开关 |
| 外壳防护等级 | IP54（符合DIN40050，与GB4208中IP54相当） |
| 安装位置 | 压力接口垂直向下（允许倾斜15°） |
| 环境温度 | －25℃～55℃ |
| 介质温度 | －25℃～80℃ |
| 抗振性能 | Max 100m/s2 |
| 重复性误差 | ≤2.5% |
| 触点容量 | AC 220V 6A（阻性） |
切换差不可调
|
设定值 调节 范围 MPa |
切换 差不 大于 MPa |
*大允许压力 ① MPa |
压力传感器材料 |
接口类型 ② |
接口 内螺纹 |
重量 kg |

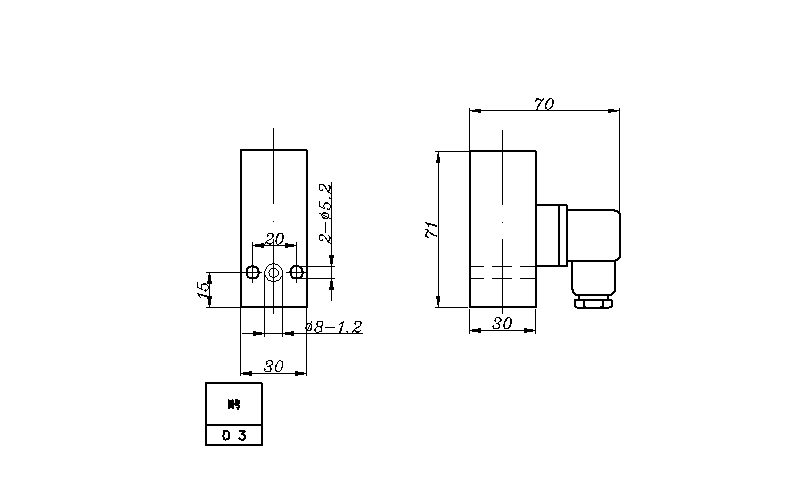

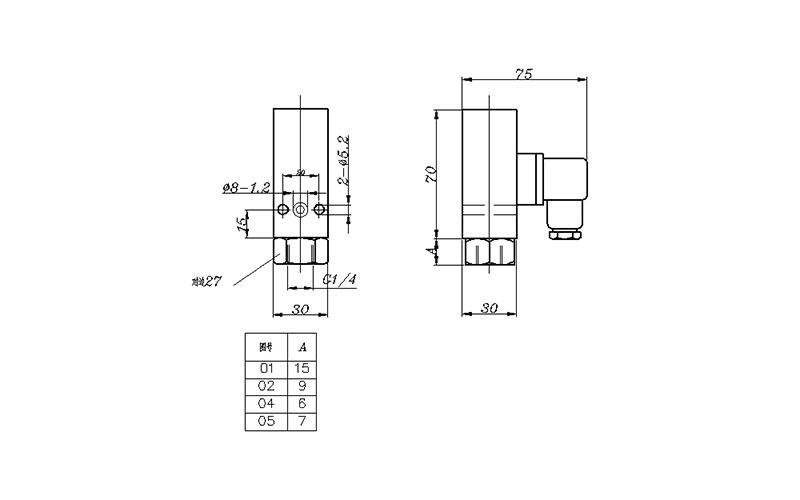

外形尺寸图号 | 订货目录编号 | ||
| 外壳 | 密封圈 | 活塞 | ||||||||
| 0.5～7 | 2 | 40 | AL | 丁腈橡胶 | 钢 | I | G1/4″ | 0.2 | 04 | 0882100 |
| 0.5～7 | 2 | P | — | 03 | 0883100 | |||||
| 1～16 | 3.5 | I | G1/4″ | 04 | 0882200 | |||||
| 1～16 | 3.5 | P | — | 03 | 0883200 | |||||
| 2.5～25 | 4 | I | G1/4″ | 05 | 0882300 | |||||
| 2.5～25 | 4 | P | — | 03 | 0883300 | |||||
| 4～40 | 4.5 | I | G1/4″ | 05 | 0882400 | |||||
| 4～40 | 4.5 | P | — | 03 | 0883400 | |||||
01
02
