500/18D型（精巧）压力开关/压力控制器采用膜片式传感器，可用于空气、气体等中性气体和润滑油、轻燃油等液体介质。
500/18D型（精巧）压力开关/压力控制器的设定值可调，调节范围－0.1～1.6MPa。
500/18D型（精巧）压力开关/压力控制器系统是超小型设计，允许开关动作频率较高100次/分，且抗振性特别好。
基本参数
| 工作粘度 | <1×10－3m2/s |
| 开关元件 | 微动开关 |
| 外壳防护等级 | IP54（符合DIN40050，与GB4208中IP54相当） |
| 安装位置 | 压力接口垂直向下（允许倾斜15°） |
| 环境温度 | －25℃～55℃ |
| 介质温度 | －25℃～80℃ |
| 抗振性能 | Max 100m/s2 |
| 重复性误差 | ≤2.5% |
| 触点容量 | AC 220V 6A（阻性） |
切换差不可调
|
设定值 调节 范围 MPa |
切换 差不 大于 MPa |
*大允许压力 ① MPa |
压力传感器材料 |
接口类型 ② |
接口 内螺纹 |
重量 kg |
外形尺寸图号 | 订货目录编号 | |
| 外壳 | 密封圈 | ||||||||
| －0.1～0 | 0.02 | 8 | AL |
丁腈 橡胶 |
I | G1/4″ | 0.2 | 01 | 0880100 |
| －0.1～0 | 0.02 | P | — | 03 | 0881100 | ||||
| 0.02～0.2 | 0.04 | I | G1/4″ | 01 | 0880200 | ||||
| 0.02～0.2 | 0.04 | P | — | 03 | 0881200 | ||||
| 0.05～0.8 | 0.13 | I | G1/4″ | 01 | 0880300 | ||||
| 0.05～0.8 | 0.13 | P | — | 03 | 0881300 | ||||
| 0.1～1.6 | 0.24 | I | G1/4″ | 02 | 0880400 | ||||
| 0.1～1.6 | 0.24 | P | — | 03 | 0881400 | ||||

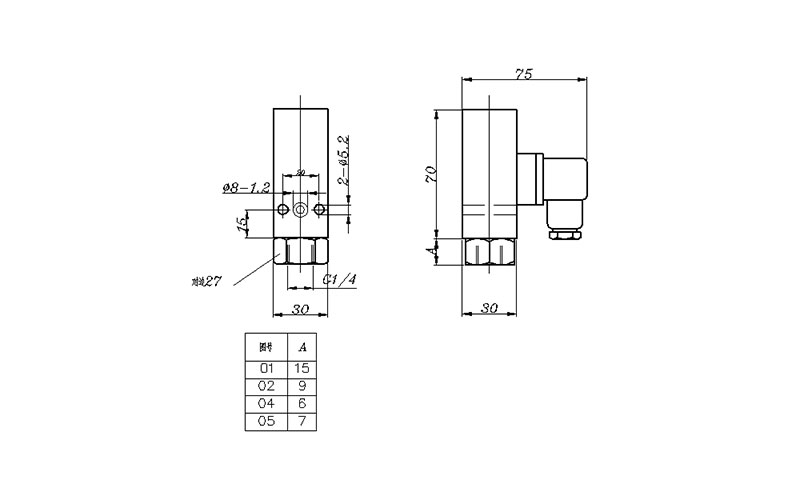

01
02
