511/7D型（中压防腐）压力开关/压力控制器采用波纹管式的传感器，可用于腐蚀性气体和液体介质。
511/7D型（中压防腐）压力开关/压力控制器的设定值可调，调节范围－0.1～6.3MPa。
注：此类产品皆可定制成隔膜法兰式或隔膜螺纹式
主要技术性能
| 普通型 | 防爆型 | |
| 工作粘度 | <1×10－3m2/s | <1×10－3m2/s |
| 开关元件 | 微动开关 | 密封开关 |
| 防爆等级 | — | Exed Ⅱ CT4～T6 合格证编号GYB14.1128X |
| 外壳防护等级 | IP65（符合DIN40050，与GB4208中IP65相当） | IP54（符合DIN40050，与GB4208中IP54相当） |
| 环境温度 | －40℃～50℃ | －20℃～50℃ |
| 介质温度 | 0～120℃ | 0～95℃ |
| 安装位置 | — | 压力接口垂直向下 |
| 抗振性能 | 511/7D：40m/s2；511/7DK：20m/s2 | Max：20m/s2 |
| 重复性误差 | ≤1% | ≤1% |
| 触点容量 | AC 220V 6A(阻性) |
DC 250V 0.25A(阻性) 60Wmax AC 250V 5A(阻性) 1250VAmax |
511/7D切换差不可调
|
设定值 调节 范围 MPa |
切换差不大于 MPa |
*大允许压力① MPa |
开关 切换 次数 次/分 |
压力传感器材料 |
接口 外螺纹 |
重量 kg |

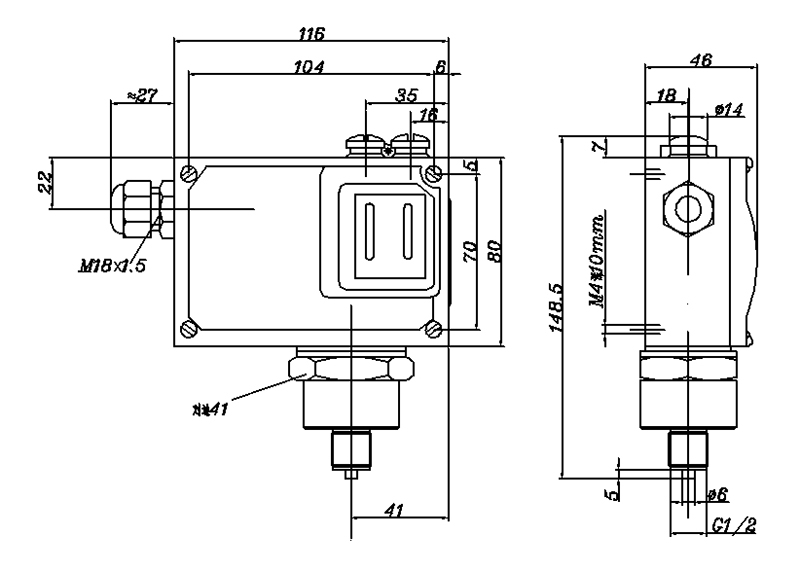

外形尺寸图号 | 订货目录编号 | |||
| 外壳 | 波纹管 | 普通型 | 防爆型 | 普通型 | 防爆型 | ||||||
| －0.1～0 | 0.007 | 1 | 20 | 1Cr18Ni9Ti |
00Cr17Ni14Mo2 (316L) |
G1/2″ | 1.0 | 01 | 04 | 0810111 | 0850181 |
| －0.1～0.1 | 0.008 | 0810211 | 0850281 | ||||||||
| －0.1～0.16 | 0.009 | 0810311 | 0850381 | ||||||||
| －0.1～0.25 | 0.012 | 0810411 | 0850481 | ||||||||
| 0～0.1 | 0.008 | 0811111 | 0851181 | ||||||||
| 0～0.16 | 0.009 | 0811211 | 0851281 | ||||||||
| 0.01～0.25 | 0.01 | 0811311 | 0851381 | ||||||||
| 0.02～0.4 | 0.03 | 2 | 0.85 | 02 | 05 | 0811411 | 0851481 | ||||
| 0.03～0.6 | 0.035 | 0811511 | 0851581 | ||||||||
| 0.03～1 | 0.04 | 0811611 | 0851681 | ||||||||
| 0.05～1.6 | 0.08 | 5 | 0.9 | 03 | 06 | 0811711 | 0851781 | ||||
| 0.05～2.5 | 0.09 | 0811811 | 0851881 | ||||||||
| 0.3～6.3 | 0.2 | 8.5 | 0811911 | 0851981 | |||||||
511/7D切换差可调
|
设定值 调节 范围 MPa |
切换差不大于 MPa |
*大允许压力① MPa |
开关 切换 次数 次/分 |
压力传感器材料 |
接口 外螺纹 |
重量 kg |
外形尺寸图号 | 订货目录编号 | |||
| 外壳 | 波纹管 | 普通型 | 防爆型 | 普通型 | 防爆型 | ||||||
| －0.1～0 | 0.019 | 1 | 20 |
1Cr18Ni9 Ti |
00Cr17Ni14Mo2 (316L) |
G1/2″ | 1.05 | 01 | 04 | 0800111 | 0840181 |
| －0.1～0.1 | 0.021 | 0800211 | 0840281 | ||||||||
| －0.1～0.16 | 0.022 | 0800311 | 0840381 | ||||||||
| －0.1～0.25 | 0.024 | 0800411 | 0840481 | ||||||||
| 0～0.1 | 0.016 | 0801111 | 0841181 | ||||||||
| 0～0.16 | 0.020 | 0801211 | 0841281 | ||||||||
| 0.01～0.25 | 0.024 | 0801311 | 0841381 | ||||||||
| 0.02～0.4 | 0.08 | 2 | 0.9 | 02 | 05 | 0801411 | 0841481 | ||||
| 0.03～0.6 | 0.09 | 0801511 | 0841581 | ||||||||
| 0.03～1 | 0.1 | 0801611 | 0841681 | ||||||||
| 0.05～1.6 | 0.19 | 5 | 0.95 | 03 | 06 | 0801711 | 0841781 | ||||
| 0.05～2.5 | 0.2 | 0801811 | 0841881 | ||||||||
| 0.3～6.3 | 0.65 | 8.5 | 0801911 | 0841981 | |||||||
