502/7D型（中压）压力开关/压力控制器采用波纹管式的传感器，可用于空气、气体、水蒸汽等中性气体和水、制冷剂、油等液体介质。
502/7D型（中压）压力开关/压力控制器的设定值可调，调节范围－0.1～2.5MPa。
502/7D型（中压）压力开关/压力控制器可用于真空。有特殊要求的，可另行设计调节范围－0.1～6.3MPa。
注：此类产品皆可定制成隔膜法兰式或隔膜螺纹式
| 普通型 | 防爆型 | |
| 工作粘度 | <1×10－3m2/s | <1×10－3m2/s |
| 开关元件 | 微动开关 | 密封开关 |
| 防爆等级 | — | Exed Ⅱ CT4～T6 合格证编号:GYB14.1128X |
| 外壳防护等级 | IP65（符合DIN40050，与GB4208中IP65相当） | IP54（符合DIN40050，与GB4208中IP54相当） |
| 环境温度 | －40℃～50℃ | －40℃～50℃ |
| 介质温度 | 0～120℃ | 0～120℃ |
| 安装位置 | — | 压力接口垂直向下 |
| 抗振性能 | 502/7D：40m/s2 ；502/7DK：20m/s2 | Max：20m/s2 |
| 重复性误差 | ≤1% | ≤1 % |
| 触点容量 | AC 220V 6A(阻性) |
DC 250V 0.25A(阻性) 60Wmax AC 250V 5A(阻性) 1250VAmax |
切换差不可调
|
设定值 调节 范围 MPa |
切换差不大于 MPa |
*大允许压力① MPa |
开关切换次数 次/分 |
压力传感器材料 |
接 口 内螺纹 |
重量 kg |
外形尺寸图号 | 订货目录编号 | |||
| 外壳 | 波纹管 | 普通型 | 防爆型 | 普通型 | 防爆型 | ||||||
| －0.1～0 | 0.007 | 1 | 20 | 黄铜 |
不锈钢 00Cr17Ni 14Mo2 (316L) |
G1/4″ | 1.0 | 01 | 04 | 0810100 | 0850180 |
| －0.1～0.1 | 0.008 | 0810200 | 0850280 | ||||||||
| －0.1～0.16 | 0.009 | 0810300 | 0850380 | ||||||||
| －0.1～0.25 | 0.012 | 0810400 | 0850480 | ||||||||
| 0～0.1 | 0.008 | 0811100 | 0851180 | ||||||||
| 0～0.16 | 0.009 | 0811200 | 0851280 | ||||||||
| 0.01～0.25 | 0.01 | 0811300 | 0851380 | ||||||||
| 0.02～0.4 | 0.03 | 2 | 0.85 | 02 | 05 | 0811400 | 0851480 | ||||
| 0.03～0.6 | 0.035 | 0811500 | 0851580 | ||||||||
| 0.03～1 | 0.04 | 0811600 | 0851680 | ||||||||
| 0.05～1.6 | 0.08 | 5 | 0.9 | 03 | 06 | 0811700 | 0851780 | ||||
| 0.05～2.5 | 0.09 | 0811800 | 0851880 | ||||||||
切换差可调
|
设定值 调节 范围 MPa |
切换差不大于 MPa |
*大允许压力① MPa |
开关切换次数 次/分 |
压力传感器材料 |
接 口 内螺纹 |
重量 kg |
外形尺寸图号 | 订货目录编号 | |||
| 外壳 | 波纹管 | 普通型 | 防爆型 | 普通型 | 防爆型 | ||||||
| －0.1～0 | 0.019 | 1 | 20 | 黄铜 |
不锈钢 00Cr17Ni 14Mo2 (316L) |
G1/4″ | 1.05 | 01 | 04 | 0800100 | 0840180 |
| －0.1～0.1 | 0.021 | 0800200 | 0840280 | ||||||||
| －0.1～0.16 | 0.022 | 0800300 | 0840380 | ||||||||
| －0.1～0.25 | 0.024 | 0800400 | 0840480 | ||||||||
| 0～0.1 | 0.016 | 0801100 | 0841180 | ||||||||
| 0～0.16 | 0.02 | 0801200 | 0841280 | ||||||||
| 0.01～0.25 | 0.024 | 0801300 | 0841380 | ||||||||
| 0.02～0.4 | 0.08 | 2 | 0.9 | 02 | 05 | 0801400 | 0841480 | ||||
| 0.03～0.6 | 0.09 | 0801500 | 0841580 | ||||||||
| 0.03～1 | 0.1 | 0801600 | 0841680 | ||||||||
| 0.05～1.6 | 0.19 | 5 | 0.95 | 03 | 06 |
0801700 0801800 |
0841780 0841880 |
||||
| 0.05～2.5 | 0.2 | ||||||||||

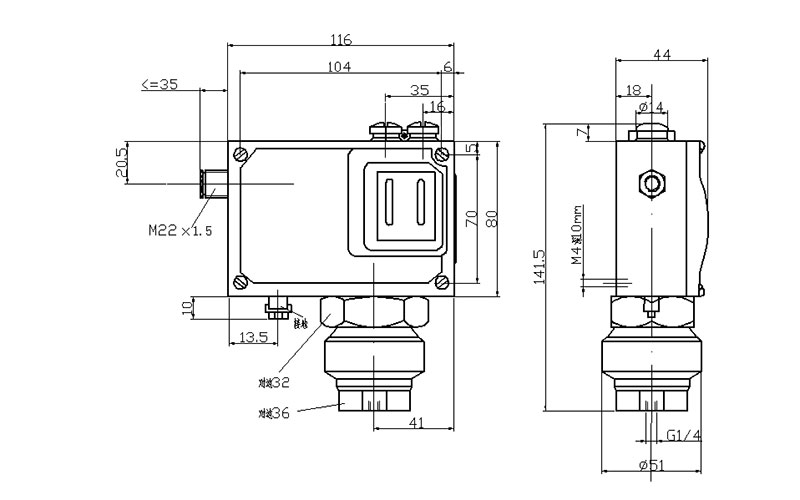

01

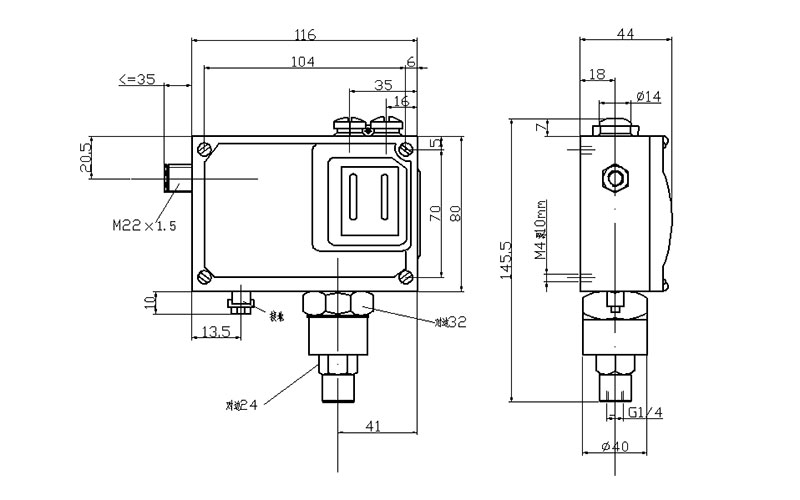

02

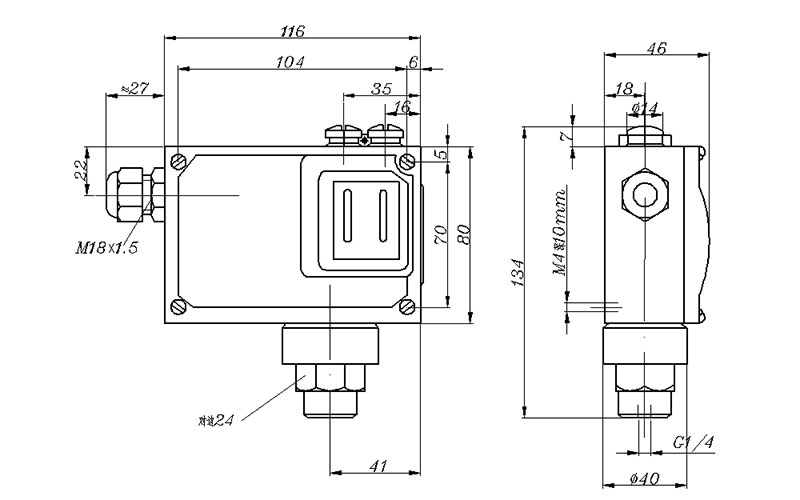

03

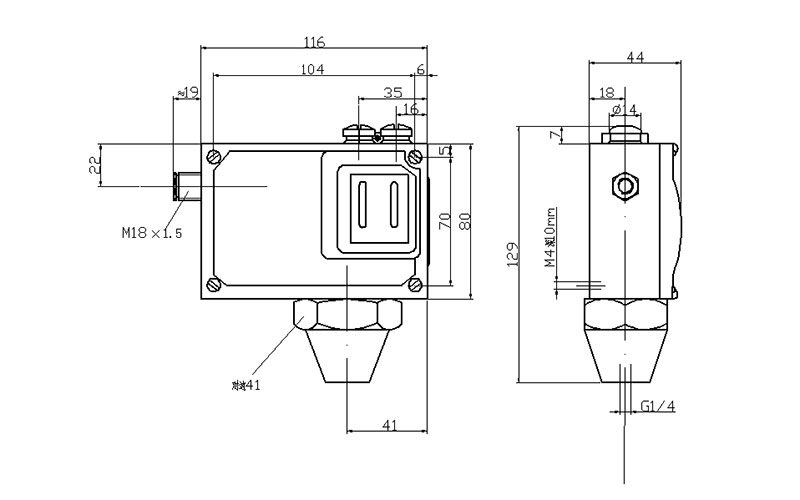

04

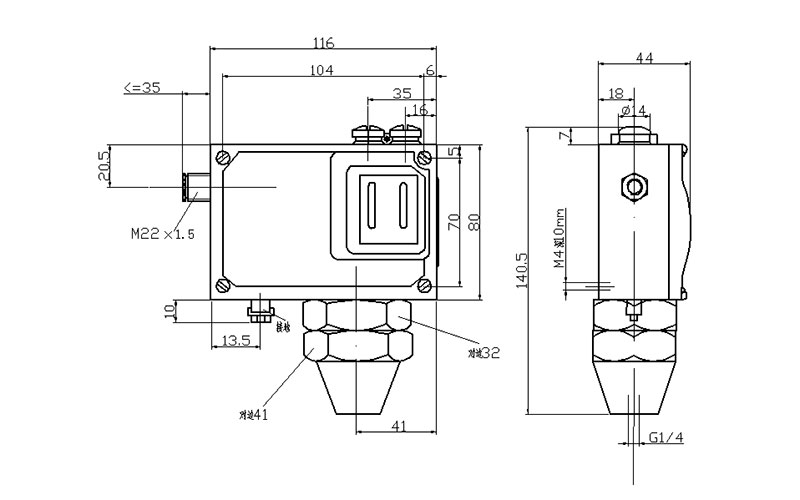

05

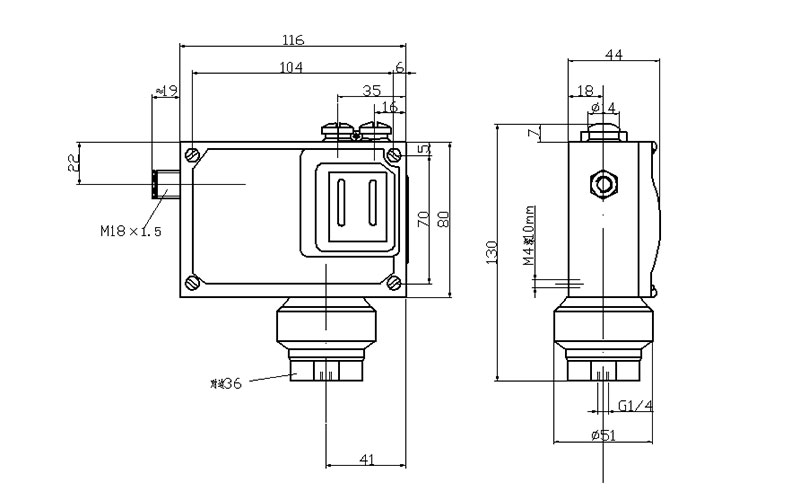

06
