一、原理、结构
YX-T50型（精巧）压力开关/压力控制器内置活塞与弹簧相连当压力变化时，弹簧伸缩量发生相应变化，当压力达到设定值时，会触发预设的机械结构并发出开关信号。
二、特点
YX-T50型（精巧）压力开关/压力控制器结构紧凑，采用DN标准插头，接线方便，测量范围广（0-400bar）。过载能力高（可高达：1230bar），高重复性，具体常开或常闭触点，接点镀金，触点容量大。可用于：水、油压力的测量。
三、技术参数
| 测量范围 | 详见下表 |
| 迟滞 | 10-20%设定值（25%-35%，1%-5%可选） |
| 误差 | 3%设定值 |
| 输出 |
常开+常闭 接点镀金 ≤DC 42V,1A ≤DC 115V,0.15A ≤AC 42V,3A ≤AC 125V,3A ≤AC 250V,0.5A |
| 介质温度 | -20-85℃ |
| 防护保护 | IP65 |
| 接线方式 | 端子接线 |
| 材料 |
膜片：NBR 活塞：钢制活塞带NBR密封 过程连接：镀锌钢/不锈钢 外壳：工程塑料 |
四、选型表
| 接口材质 | 型号 | *大允许压力（bar） | 设定范围（bar） | 误差 | 固定迟滞 | 重量（kg） |
| 薄膜式 | YX-T50-02.5 | 25 | 0.2...2.5 | 3% |
10%...20%设定值 25%...35%设定值（可选） 1%...5%设定值（可选） |
0.1 |
| YX-T50-005 | 25 | 0.8...5 | ||||
| YX-T50-012 | 25 | 1...12 | ||||
| YX-T50-050 | 200 | 5...50 | ||||
| 活塞式 | YX-T50-100 | 200 | 10...100 | |||
| YX-T50-200 | 400 | 20...200 | ||||
| YX-T50-400 | 600 | 50...400 |
| YX-T50- | 012 | M | M12 | H | C | 详述 |
| YX-T50- | ||||||
| 02.5 | ||||||
| 005 | ||||||
| 012 | ||||||
| 050 | ||||||
| 100 | ||||||
| 200 | ||||||
| 400 | ||||||
| T | 铜 | |||||
| L | 钢 | |||||
| X | 不锈钢304L | |||||
| G14 | 接口螺纹 G1/4 | |||||
| G18 | 接口螺纹 G1/8 | |||||
| N14 | 接口螺纹 NPT1/4 | |||||
| N18 | 接口螺纹 NPT1/8 | |||||
| M12 | 接口螺纹 M12*1.5 | |||||
| M14 | 接口螺纹 M14*1.5 | |||||
| M20 | 接口螺纹 M20*1.5 | |||||
| H | 接口螺纹 外螺纹 | |||||
| R | 常开+常闭输出 |
五、接线图

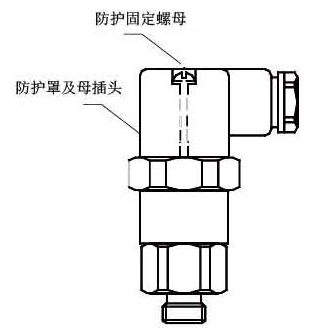

第一步：用螺丝刀松开防护罩固定螺母取下防护罩及母插头（取下时不可左右旋转赫斯曼接头，以免弄断内部线路）。
第二步：参照上图螺丝刀调解压力开关点大小，顺时针方向调大，逆时针方向调小。
