概述

YX0102压力开关采用膜片式的传感器，部分规格传感器外壳材料是不锈钢，可用于腐蚀性介质，也可用于空气、气体、水蒸汽等中性气体和油等液体介质。
YX0102压力开关的设定值可调，调节范围0～1MPa。在低压范围控制灵敏度高。

主要技术性能

	普通型	防爆型
工作粘度	<1×10－3m2/s	<1×10－3m2/s
开关元件	微动开关	密封开关
防爆等级	—	Exde Ⅱ CT4～T6 合格证编号: GYB19.1360X
外壳防护等级	IP65（符合DIN40050，与GB4208中IP65相当）	IP54（符合DIN40050，与GB4208中IP54相当）
环境温度	－5℃～40℃	－5℃～40℃
介质温度	0～120℃	0～95℃
安装位置	—	压力接口垂直向下
抗振性能	20m/s2	Max：20m/s2
重复性误差	≤1.5%	≤1.5%
触点容量	AC  220V  6A(阻性)	DC  250V  0.25A(阻性)  60Wmax AC  250V  5A(阻性)  1250VAmax

规格

YX0102切换差不可调

设定值调节范围 MPa	切换差不大于 MPa	*大允许压力① MPa	开关切换次数 次/分	压力传感器材料		接  口 内螺纹	重量 kg	外形尺寸图号		订货目录编号
				外壳	膜片			普通型	防爆型	普通型	防爆型
0～0.01	0.0012	0.1	10	不锈钢	不锈钢 (316L)	G1/4″	0.9	01	03	YX0102.10-107117	YX0102.50-107117
0～0.025	0.0018	0.1	10	不锈钢	不锈钢 (316L)	G1/4″	0.9	01	03	YX0102.10-108117	YX0102.50-108117
0～0.04	0.0025	0.1	10	不锈钢	不锈钢 (316L)	G1/4″	0.9	01	03	YX0102.10-109117	YX0102.50-109117
0.05～0.4	0.06	10②	10	不锈钢 1Cr18Ni 9Ti	不锈钢 (316L)	G1/4″	0.9	02	04	YX0102.10-163117	YX0102.50-163117
0.05～0.6	0.07	10②	10	不锈钢 1Cr18Ni 9Ti	不锈钢 (316L)	G1/4″	0.9	02	04	YX0102.10-164117	YX0102.50-164117
0.05～1	0.1	10②	10	不锈钢 1Cr18Ni 9Ti	不锈钢 (316L)	G1/4″	0.9	02	04	YX0102.10-166117	YX0102.50-166117


YX0102切换差可调

设定调节范围 MPa	切换差不大于 MPa	*大允许压力① MPa	开关切换次数 次/分	压力传感器材料		接   口 内螺纹	重量 kg	外形尺寸图号		订货目录编号
				外壳	膜片			普通型	防爆型	普通型	防爆型
0～0.01	0.004	0.1	10	不锈钢	不锈钢 (316L)	G1/4″	0.95	01	03	YX0102.00-107117	YX0102.40-107117
0～0.025	0.005	0.1	10	不锈钢	不锈钢 (316L)	G1/4″	0.9	01	03	YX0102.00-108117	YX0102.40-108117
0～0.04	0.007	0.1	10	不锈钢	不锈钢 (316L)	G1/4″	0.95	01	03	YX0102.00-109117	YX0102.40-109117
0.05～0.4	0.18	10②	10	不锈钢 1Cr18Ni 9Ti	不锈钢 (316L)	G1/4″	0.95	02	04	YX0102.00-163117	YX0102.40-163117
0.05～0.6	0.22	10②	10	不锈钢 1Cr18Ni 9Ti	不锈钢 (316L)	G1/4″	0.95	02	04	YX0102.00-164117	YX0102.40-164117
0.05～1	0.3	10②	10	不锈钢 1Cr18Ni 9Ti	不锈钢 (316L)	G1/4″	0.95	02	04	YX0102.00-166117	YX0102.40-166117


YX0103切换差不可调（小切换差，无防爆型）

设定值调节范围 MPa	切换差不大于 MPa	*大允许压力① MPa	开关切换次数 次/分	压力传感器材料		接  口 内螺纹	重量 kg	外形尺寸图号	订货目录编号
				外壳	膜片
0～0.01	0.0006	0.1	10	不锈钢	不锈钢 (316L)	G1/4″	0.9	01	YX0103.70-107117
0～0.025	0.001	0.1	10	不锈钢	不锈钢 (316L)	G1/4″	0.9	01	YX0103.70-108117
0～0.04	0.0018	0.1	10	不锈钢	不锈钢 (316L)	G1/4″	0.9	01	YX0103.70-109117
0.05～0.4	0.035	10②	10	不锈钢 1Cr18Ni 9Ti	不锈钢 (316L)	G1/4″	0.9	02	YX0103.70-163117
0.05～0.6	0.04	10②	10	不锈钢 1Cr18Ni 9Ti	不锈钢 (316L)	G1/4″	0.9	02	YX0103.70-164117
0.05～1	0.05	10②	10	不锈钢 1Cr18Ni 9Ti	不锈钢 (316L)	G1/4″	0.9	02	YX0103.70-166117

注：①在实际工作中，即使短暂的压力峰值也不能超过此值。
       ②指静态压力值。

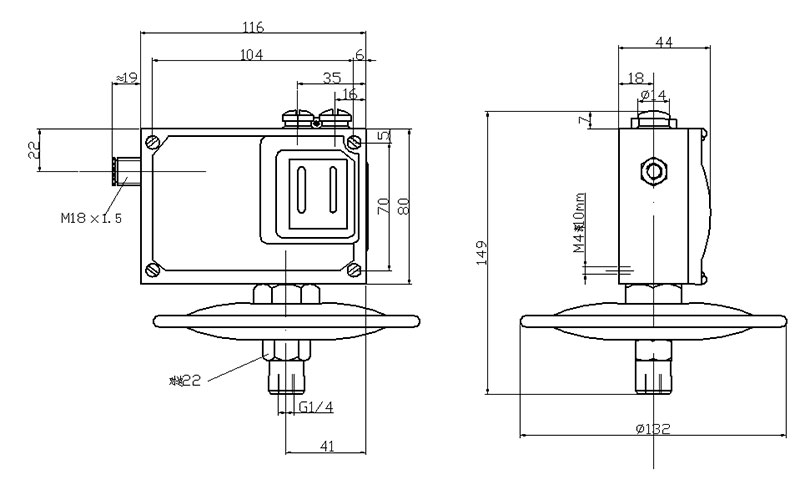

01

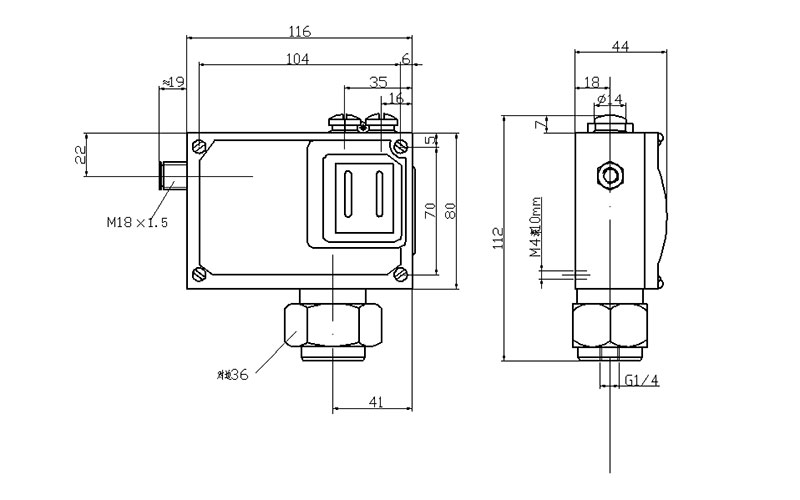

02

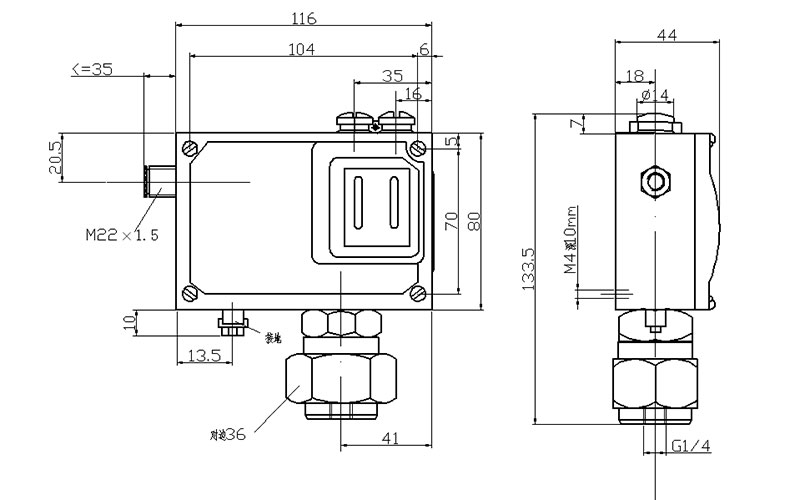

03

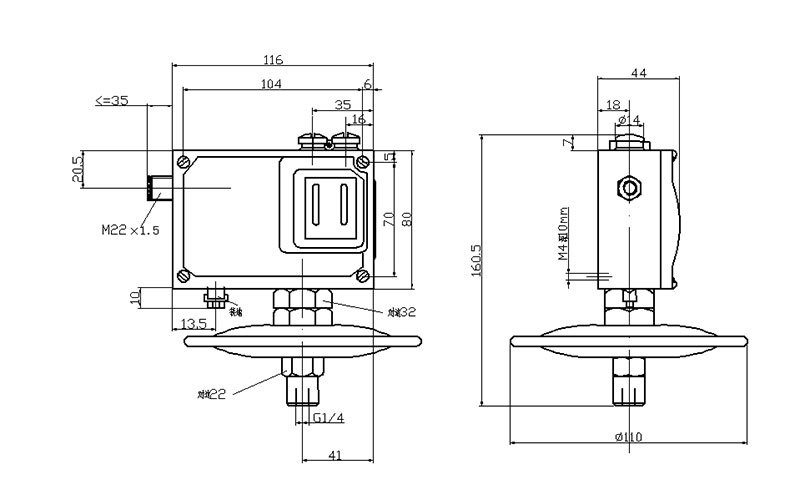

04
