概述
YX0202防爆压力开关/压力控制器采用波纹管式的传感器，可用于空气、气体、水蒸汽等中性气体和水、制冷剂、油等液体介质,可用于真空。
YX0202防爆压力开关/压力控制器设定值可调，调节范围－0.1～2.5MPa。有特殊要求的，可另行设计调节范围－0.1～6.3MPa。
主要技术性能
| 普通型 | 防爆型 | |
|---|---|---|
| 工作粘度 | <1×10－3m2/s | <1×10－3m2/s |
| 开关元件 | 微动开关 | 密封开关 |
| 防爆等级 | — | Exde Ⅱ CT4～T6 合格证编号: GYB19.1360X |
| 外壳防护等级 | IP65（符合DIN40050，与GB4208中IP65相当） | IP54（符合DIN40050，与GB4208中IP54相当） |
| 环境温度 | －40℃～50℃ | －40℃～50℃ |
| 介质温度 | 0～120℃ | 0～120℃ |
| 安装位置 | — | 压力接口垂直向下 |
| 抗振性能 | YX0202：40m/s2 ；YX0203：20m/s2 | Max：20m/s2 |
| 重复性误差 | ≤1% | ≤1 % |
| 触点容量 | AC 220V 6A(阻性) |
DC 250V 0.25A(阻性) 60Wmax AC 250V 5A(阻性) 1250VAmax |
规格
YX0202切换差不可调
|
设定值调节范围 MPa |
切换差不大于 MPa |
*大允许压力① MPa |
开关切换次数 次/分 |
压力传感器材料 |
接 口 内螺纹 |
重量 kg |
外形尺寸图号 | 订货目录编号 | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 外壳 | 波纹管 | 普通型 | 防爆型 | 普通型 | 防爆型 | ||||||
| －0.1～0 | 0.007 | 1 | 20 | 黄铜 |
不锈钢 (316L) |
G1/4″ | 1.0 | 01 | 04 | YX0202.10-106066 | YX0202.50-106066 |
| －0.1～0.1 | 0.008 | 1 | 20 | 黄铜 |
不锈钢 (316L) |
G1/4″ | 1.0 | 01 | 04 | YX0202.10-105066 | YX0202.50-105066 |
| －0.1～0.16 | 0.009 | 1 | 20 | 黄铜 |
不锈钢 (316L) |
G1/4″ | 1.0 | 01 | 04 | YX0202.10-104066 | YX0202.50-104066 |
| －0.1～0.25 | 0.012 | 1 | 20 | 黄铜 |
不锈钢 (316L) |
G1/4″ | 1.0 | 01 | 04 | YX0202.10-103066 | YX0202.50-103066 |
| 0～0.1 | 0.008 | 1 | 20 | 黄铜 |
不锈钢 (316L) |
G1/4″ | 1.0 | 01 | 04 | YX0202.10-110066 | YX0202.50-110066 |
| 0～0.16 | 0.009 | 1 | 20 | 黄铜 |
不锈钢 (316L) |
G1/4″ | 1.0 | 01 | 04 | YX0202.10-111066 | YX0202.50-111066 |
| 0.01～0.25 | 0.01 | 1 | 20 | 黄铜 |
不锈钢 (316L) |
G1/4″ | 1.0 | 01 | 04 | YX0202.10-145066 | YX0202.50-145066 |
| 0.02～0.4 | 0.03 | 2 | 20 | 黄铜 |
不锈钢 (316L) |
G1/4″ | 0.85 | 02 | 05 | YX0202.10-151066 | YX0202.50-151066 |
| 0.03～0.6 | 0.035 | 2 | 20 | 黄铜 |
不锈钢 (316L) |
G1/4″ | 0.85 | 02 | 05 | YX0202.10-156066 | YX0202.50-156066 |
| 0.03～1 | 0.04 | 2 | 20 | 黄铜 |
不锈钢 (316L) |
G1/4″ | 0.85 | 02 | 05 | YX0202.10-158066 | YX0202.50-158066 |
| 0.05～1.6 | 0.08 | 5 | 20 | 黄铜 |
不锈钢 (316L) |
G1/4″ | 0.9 | 03 | 06 | YX0202.10-167066 | YX0202.50-167066 |
| 0.05～2.5 | 0.09 | 5 | 20 | 黄铜 |
不锈钢 (316L) |
G1/4″ | 0.9 | 03 | 06 | YX0202.10-169066 | YX0202.50-169066 |
YX0202切换差可调
|
设定值调节范围 MPa |
切换差不大于 MPa |
*大允许压力① MPa |
开关切换次数 次/分 |
压力传感器材料 |
接 口 内螺纹 |
重量 kg |
外形尺寸图号 | 订货目录编号 | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 外壳 | 波纹管 | 普通型 | 防爆型 | 普通型 | 防爆型 | ||||||
| －0.1～0 | 0.019 | 1 | 20 | 黄铜 |
不锈钢 (316L) |
G1/4″ | 1.05 | 01 | 04 | YX0202.00-106066 | YX0202.40-106066 |
| －0.1～0.1 | 0.021 | 1 | 20 | 黄铜 |
不锈钢 (316L) |
G1/4″ | 1.05 | 01 | 04 | YX0202.00-105066 | YX0202.40-105066 |
| －0.1～0.16 | 0.022 | 1 | 20 | 黄铜 |
不锈钢 (316L) |
G1/4″ | 1.05 | 01 | 04 | YX0202.00-104066 | YX0202.40-104066 |
| －0.1～0.25 | 0.024 | 1 | 20 | 黄铜 |
不锈钢 (316L) |
G1/4″ | 1.05 | 01 | 04 | YX0202.00-103066 | YX0202.40-103066 |
| 0～0.1 | 0.016 | 1 | 20 | 黄铜 |
不锈钢 (316L) |
G1/4″ | 1.05 | 01 | 04 | YX0202.00-110066 | YX0202.40-110066 |
| 0～0.16 | 0.02 | 1 | 20 | 黄铜 |
不锈钢 (316L) |
G1/4″ | 1.05 | 01 | 04 | YX0202.00-111066 | YX0202.40-111066 |
| 0.01～0.25 | 0.024 | 1 | 20 | 黄铜 |
不锈钢 (316L) |
G1/4″ | 1.05 | 01 | 04 | YX0202.00-145066 | YX0202.40-145066 |
| 0.02～0.4 | 0.08 | 2 | 20 | 黄铜 |
不锈钢 (316L) |
G1/4″ | 0.9 | 02 | 05 | YX0202.00-151066 | YX0202.40-151066 |
| 0.03～0.6 | 0.09 | 2 | 20 | 黄铜 |
不锈钢 (316L) |
G1/4″ | 0.9 | 02 | 05 | YX0202.00-156066 | YX0202.40-156066 |
| 0.03～1 | 0.1 | 2 | 20 | 黄铜 |
不锈钢 (316L) |
G1/4″ | 0.9 | 02 | 05 | YX0202.00-158066 | YX0202.40-158066 |
| 0.05～1.6 | 0.19 | 5 | 20 | 黄铜 |
不锈钢 (316L) |
G1/4″ | 0.95 | 03 | 06 | YX0202.00-167066 | YX0202.40-167066 |
| 0.05～2.5 | 0.2 | 5 | 20 | 黄铜 |
不锈钢 (316L) |
G1/4″ | 0.95 | 03 | 06 | YX0202.00-169066 | YX0202.40-169066 |
注：①在实际工作中，即使短暂的压力峰值也不能超过此值。

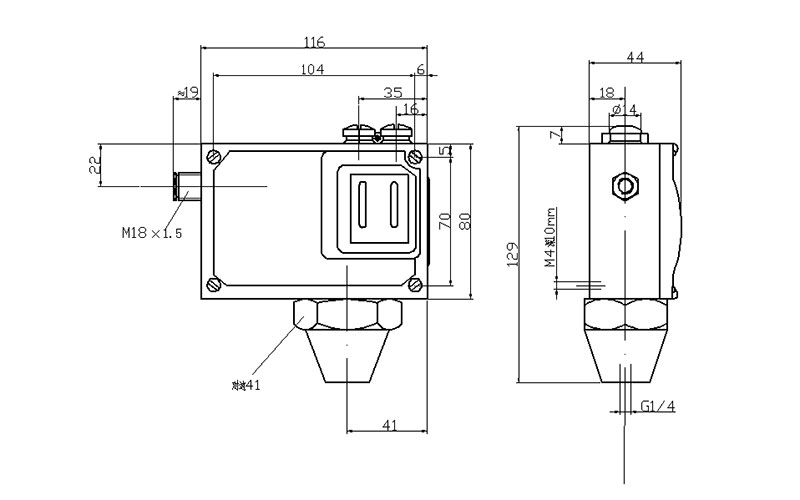

01

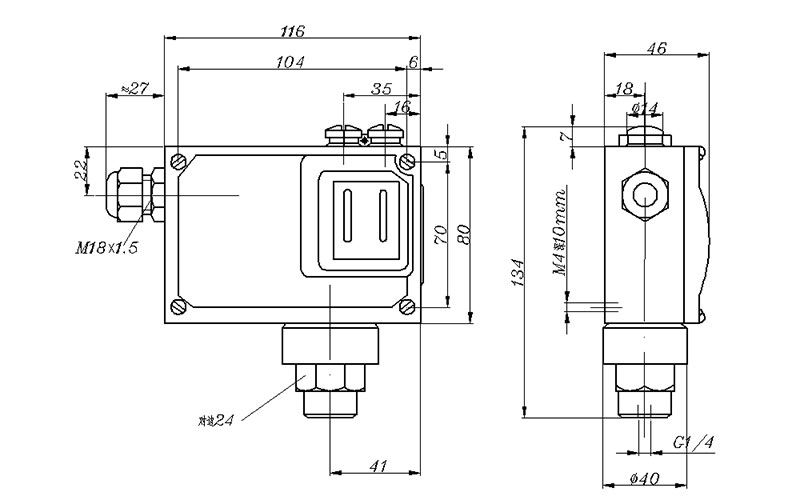

02

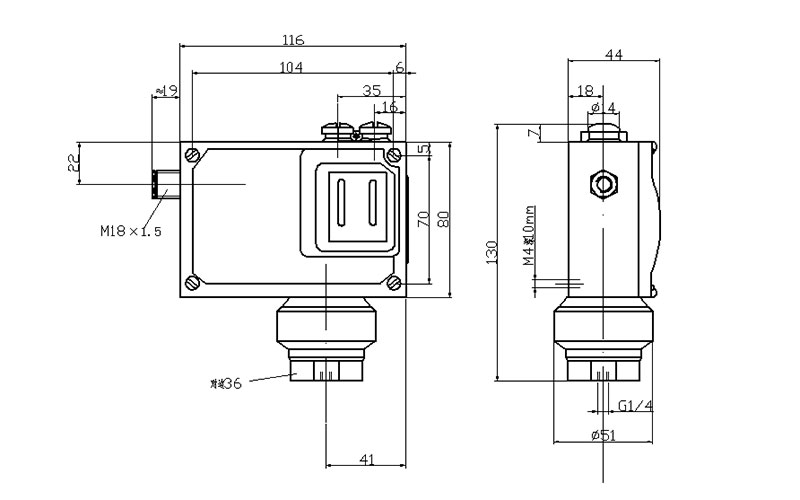

03

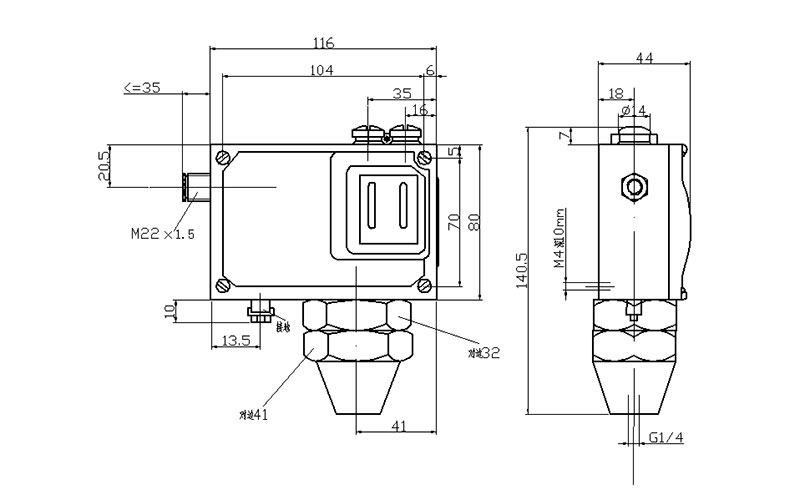

04

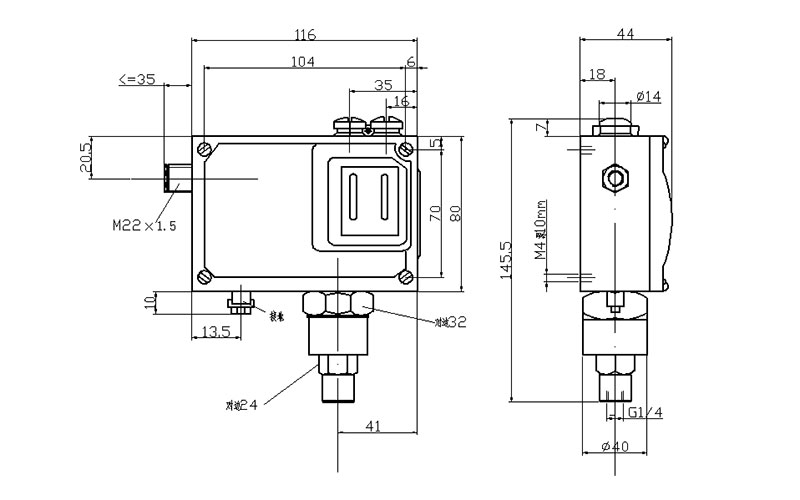

05

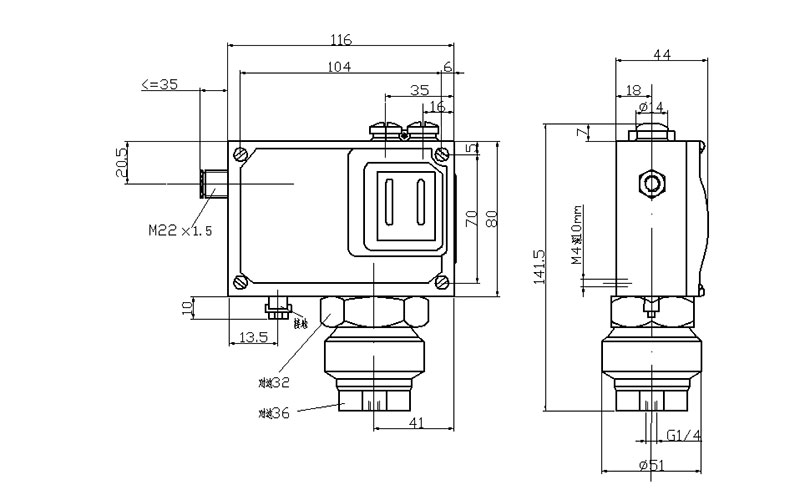

06
