501/7D防爆型压力开关/压力控制器采用膜片式的传感器，部分规格传感器外壳材料是不锈钢，可用于腐蚀性介质，也可用于空气、气体、水蒸汽等中性气体和油等液体介质。
501/7D防爆型压力开关/压力控制器的设定值可调，调节范围0～1MPa。
501/7D防爆型压力开关/压力控制器在低压范围控制灵敏度高。
| 普通型 | 防爆型 | |
| 工作粘度 | <1×10－3m2/s | <1×10－3m2/s |
| 开关元件 | 微动开关 | 密封开关 |
| 防爆等级 | — | Exed Ⅱ CT4～T6 合格证编号: GYB14.1128X |
| 外壳防护等级 | IP65（符合DIN40050，与GB4208中IP65相当） | IP54（符合DIN40050，与GB4208中IP54相当） |
| 环境温度 | －5℃～40℃ | －5℃～40℃ |
| 介质温度 | 0～120℃ | 0～95℃ |
| 安装位置 | — | 压力接口垂直向下 |
| 抗振性能 | 20m/s2 | Max：20m/s2 |
| 重复性误差 | ≤1.5% | ≤1.5% |
| 触点容量 | AC 220V 6A(阻性) |
DC 250V 0.25A(阻性) 60Wmax AC 250V 5A(阻性) 1250VAmax |
切换差不可调
|
设定值 调节 范围 MPa |
切换差不大于 MPa |
*大允 许压力 ① MPa |
开关切换次数 次/分 |
压力传感器材料 |
接 口 内螺纹 |
重量 kg |
外形尺寸图号 | 订货目录编号 | |||
| 外壳 | 膜片 | 普通型 | 防爆型 | 普通型 | 防爆型 | ||||||
| 0～0.01 | 0.0012 | 0.1 | 10 | 不锈钢 |
不锈钢 00Cr17 Ni14 Mo2 (316L) |
G1/4″ | 0.9 | 01 | 03 | 0815100 | 0855180 |
| 0～0.025 | 0.0018 | 0815200 | 0855280 | ||||||||
| 0～0.04 | 0.0025 | 0815300 | 0855380 | ||||||||
| 0.05～0.4 | 0.06 | 10② |
不锈钢 1Cr18Ni 9Ti |
02 | 04 | 0813500 | 0853580 | ||||
| 0.05～0.6 | 0.07 | 0813600 | 0853680 | ||||||||
| 0.05～1 | 0.1 | 0813700 | 0853780 | ||||||||
切换差可调
|
设定值 调节 范围 MPa |
切换差不大于 MPa |
*大允许压力 ① MPa |
开关切换次数 次/分 |
压力传感器材料 |
接 口 内螺纹 |
重量 kg |
外形尺寸图号 | 订货目录编号 | |||
| 外壳 | 膜片 | 普通型 | 防爆型 | 普通型 | 防爆型 | ||||||
| 0～0.01 | 0.004 | 0.1 | 10 | 不锈钢 |
不锈钢 00Cr17 Ni14 Mo2 (316L) |
G1/4″ | 0.95 | 01 | 03 | 0805100 | 0845180 |
| 0～0.025 | 0.005 | 0.9 | 0805200 | 0845280 | |||||||
| 0～0.04 | 0.007 | 0.95 | 0805300 | 0845380 | |||||||
| 0.05～0.4 | 0.18 | 10② |
不锈钢 1Cr18Ni 9Ti |
0.95 | 02 | 04 | 0803500 | 0843580 | |||
| 0.05～0.6 | 0.22 | 0803600 | 0843680 | ||||||||
| 0.05～1 | 0.3 | 0803700 | 0843780 | ||||||||

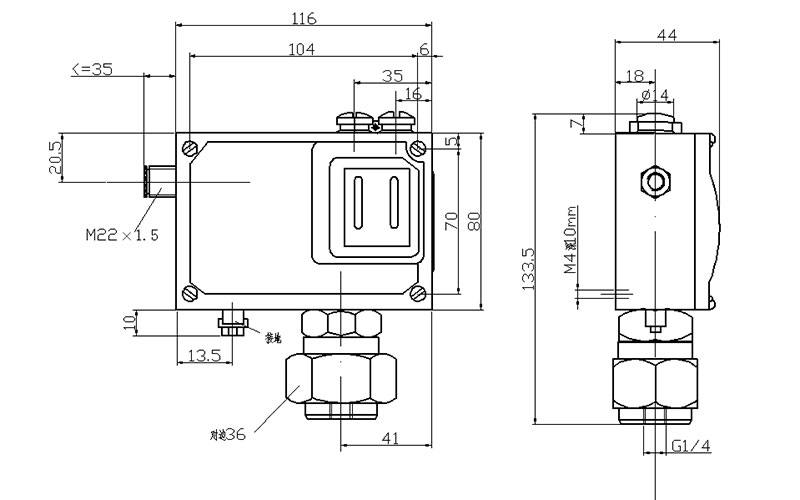

01

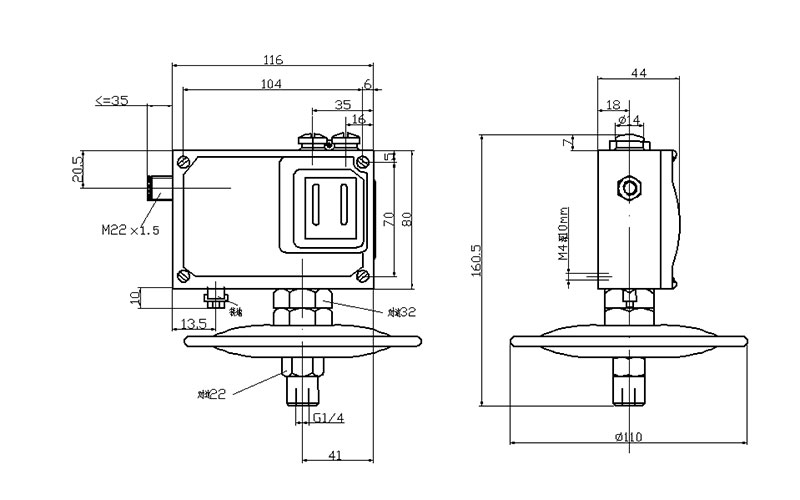

02

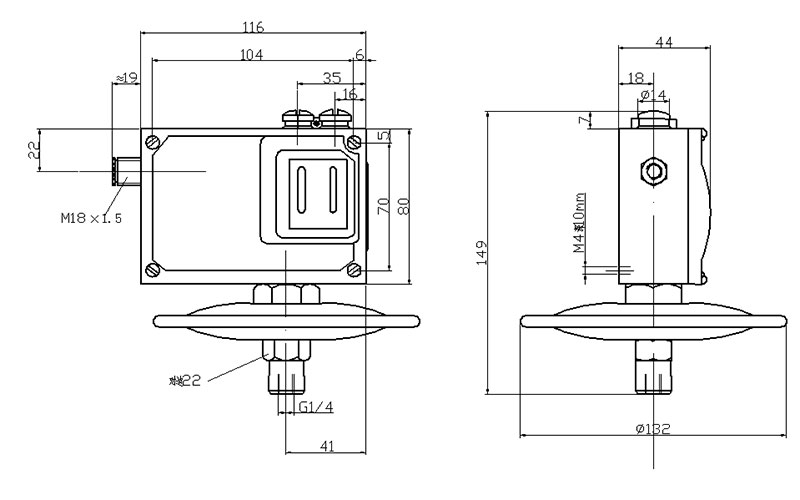

03

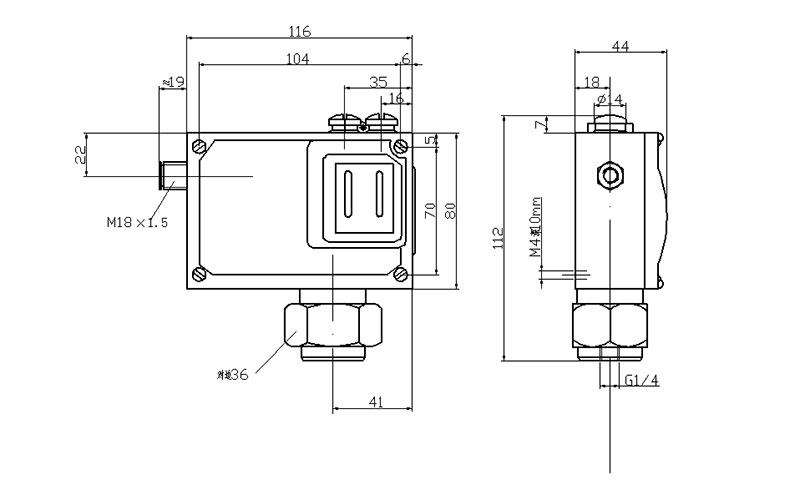

04
