505/8D压力开关/压力控制器采用无泄漏活塞式的传感器，可用于含油雾压缩空气等中性气体和液压油、水油乳浊液及对压力传感器材料无腐蚀作用的有良好润滑性能的液体介质。
505/8D压力开关/压力控制器的设定值可调，调节范围0.5～25MPa。
| 工作粘度 | <1×10－3m2/s |
| 开关元件 | 微动开关 |
| 外壳防护等级 | IP54（符合DIN40050，与GB4208中IP54相当） |
| 介质温度 | 0～90℃ |
| 环境温度 |
－5℃～50℃（带槽密封圈） －30℃～50℃（GLYdring密封圈） |
| 抗振性能 | Max 100m/s2 |
| 安装位置 | 压力接口垂直向下（允许倾斜15°） |
| 重复性误差 | ≤2.5% |
| 触点容量 | AC 220V 6A（阻性） |
切换差不可调
|
设定值 调节 范围 MPa |
切换差不大于 MPa |
*大允许压力① MPa |
开关切换次数 次/分 |
压力传感器材料 | 压力接口类型② |
接口内 螺纹 |
重量 kg |
外形尺寸图号 | 订货目录编号 | ||
| 外壳 | 密封圈 | 活塞 | |||||||||
| 用带塑料保护盖的内六角螺钉调节设定值： | |||||||||||
| 0.5～7 | 1.2 | 25 | 20 | 铝 |
丁腈 橡胶 |
不锈钢 1Cr18 Ni9Ti |
I | G1/4″ | 0.4 | 01 | 0821051 |
| 0.5～7 | 1.2 | 25 | P | — | 02 | 0821151 | |||||
| 1～16 | 1.8 | 25 | I | G1/4″ | 01 | 0821050 | |||||
| 1～16 | 1.8 | 25 | P | — | 02 | 0821150 | |||||
| 5～25 | 1.6 | 34 | I | G1/4″ | 01 | 0821097③ | |||||
| 5～25 | 1.6 | 34 | P | — | 02 | 0821172③ | |||||

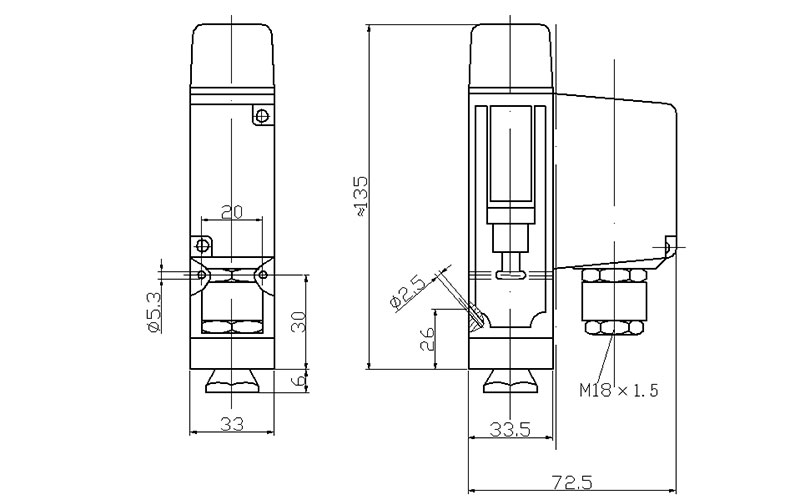

01

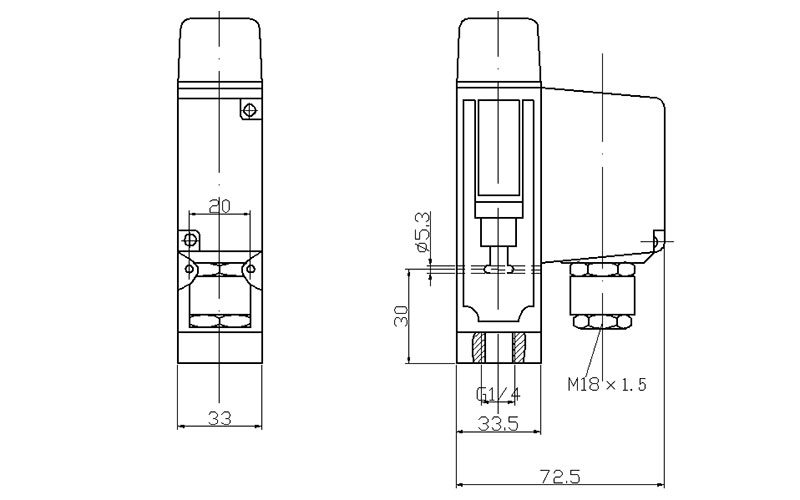

02

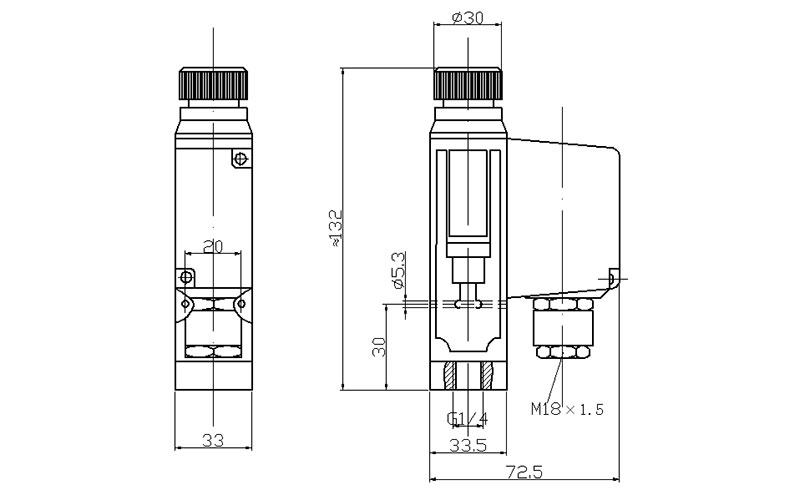

03
